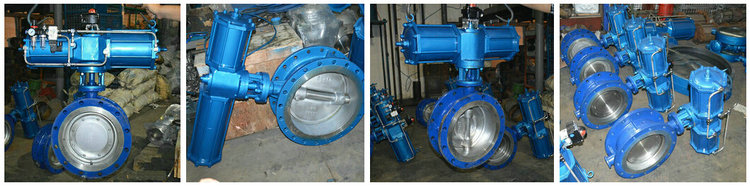

大口径气动硬密封蝶阀阀体部分采用三偏心原理设计,阀座采用硬软密封兼容的多层次结构,具有优良的切断性能和耐久性能,是管路上作调节流量、截断或接通流体的最佳装置。三偏心气动蝶阀选用不同的材质,可用于不同介质的工况中,最高工作温度可达600℃。
气动硬密封蝶阀原理:

蝶板密封面设计成相对蝶板轴心为一斜截圆锥面,使得蝶板密封面与阀座密封面有一定的接触角,这个接触角均匀地围绕其圆周面相等于一个细长的楔形,并且蝶板圆周纵向处的密封线呈一准椭圆形曲线,两者同时起着密封的补偿作用。
